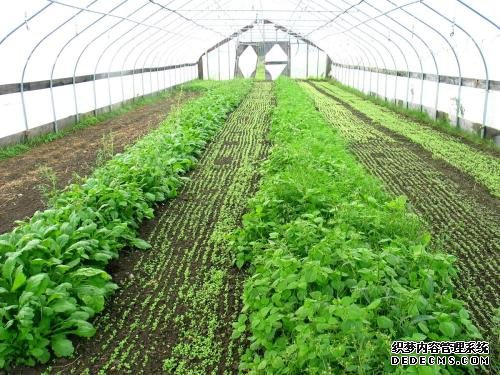

温室大棚
温室大棚放线相关注意事项:
首先,应与甲方商定好温室大棚建设类型,结构要求,温室规格等内容,然后根据甲方要求设计温室大棚图纸和土建基础图纸,在施工过程中根据温室设计图纸要求进行施工放线。
一、场地前期准备:
在温室大棚施工放线前,应确保由甲方或施工方将温室大棚建设场地处理平整,同时清除建设场地内的一切杂物。然后就可以进行施工放线了,施工放线的任务是具体确定墙体砌筑的位置或基础施工要求基槽开挖的位置。对于日光温室要确定建设的方位角、温室间距。连栋温室放线要与周边的建筑物互相协调。尽量与周边的建筑物、公路等垂直或平行放置。不要出现“三角地”。从而影响土地的利用及整体美观。
高程控制:在保证雨季不出现倒灌的前提下,一般以原地面高+0。
198彩平台注册官网2 m作为建设的±0。000标高。
确定温室中一个点的坐标位置及其高程。在施工测量上称为“场地定位”。在温室总平面施工图中。新建温室的定位点要从建设场区周围比较明显的建筑物引出。如永久建筑物的拐角或等级公路交叉口的中心点等。如果建设场地附近没有明显的参考点。可在建设场地周边或场地内不妨碍施工且通透良好的地方设置临时控制点(控制点不少于2个)。通过与温室的相对位置关系对温室进行放线及高程控制。
不论是哪种表示方法。坐标的引出点是施工测量的起始点。从这一点可以确定坐标网络的零点和高程系统的起始点。这是全部施工最原始的基准点。
二、确定温室施工定位点
将坐标基准点引入到施工场地中温室大棚的定位点是施工测量的第一步。由于基准点位置不同。引入基准点的方法也不同。精确的测量一般用经纬仪和水准仪。在受到条件限制的情况下也可以用钢尺来完成。
1、以建筑物拐角点确定温室大棚施工定位点。从已有建筑物的拐角点引出。通过经纬仪确定距离拐角点温室大棚施工的定位点位置。
2、以道路中心线的交叉点确定温室大棚施工定位点。先用钢尺找出道路中心线。并标出其交点。自交点沿道路中心线方向量出水平距离定出一点。在此点安置经纬仪。测定出道路中心线的垂线,在该垂线上量取距离得到温室大棚施工的定位点。
3、用“勾股弦”法确定施工定位点。不论从建筑物拐角点还是道路中心交点引出新建温室大棚的定位点。其中测量的一个核心参数是一条直线的垂线。如果测量现场没有经纬仪只用钢尺、皮尺或测绳也可以比较精确地用“勾股弦”法测得直线的垂线。其余的测量则用钢尺即可完成全部任务。
所谓“勾股弦”就是利用勾股定理做垂线。具体方法就是在测绳上找出3个点,在测绳上任意端点开始。量3 m长度处定为A点。再从A点量4 m长度处定为B点。最后从B点量5 m为C点。测量时。首先将测绳的C点与端点重合,然后将测绳3 m段与已知地面直线重合。捏住测绳上的B点朝已知直线的垂直方向走。直到将测绳的AB和BC两段都绷紧。此时的AB方向就是已知直线的垂线。B点即为定位点。
三、定位点高程的确定
测量定位点高程也需要从基准点高程系统中引出。测量方法:
1、架设水准仪。在基准点和温室大棚定位点之间直线上的任意一点架设水准仪。
2、立标点。在基准点立标尺。在标尺M点上读取后视读数a。在M点作标记。
3、读高度差。在标尺上标记N点,使M、N之间的距离等于基准点与温室大棚定位点之间的高差。如果基准点低于温室大棚定位点。则N点在M点的下方。否则在上方。
4、在木桩上确定高程基点。将标尺移到温室大棚定位点。198彩代理主管沿定位点木桩一侧上下移动标尺,用水准仪的前视寻找标尺上的N点。此时标尺的底面即是温室大棚定位点的高程基点±0。000。在木桩的此处位置画红线,并做重点保护。
